矿井水处理站处置能力提升项目

　　1、本项目为煤业矿井水处理站处理能力提升项目，自控系统设计采用嵌入式一体化触摸屏、可编程控制器PLC和工业以太网构成的监控系统。系统采用集中管理,分散控制的模式。

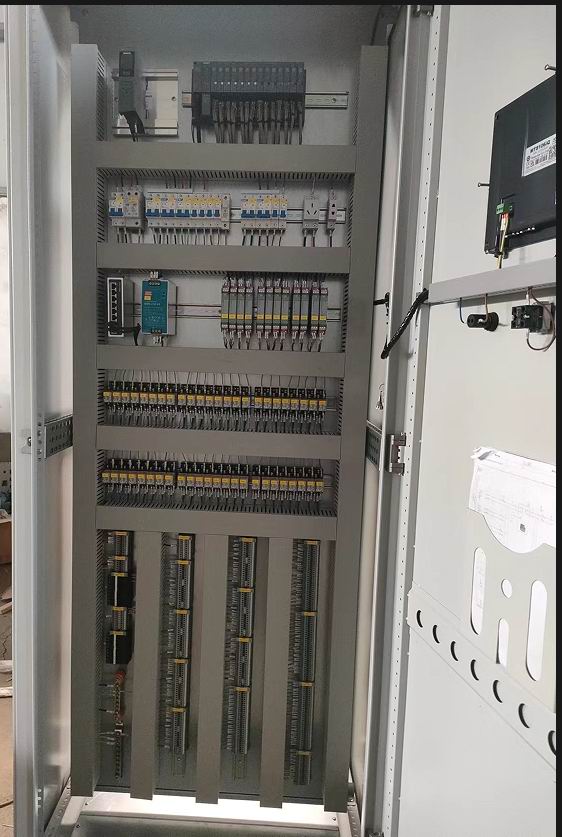

　　2、根据总图布置、工艺特点和现场控制设备的分布情况,在污泥脱水间内设置一套PLC现场控制站，并配置相关静压投入式液位计、电磁流量计、压力变送器等仪表。设置自动控制、调节、工艺参数超限报警、安全联锁保护等功能。PLC控制系统包括基本模块、DI模块、DO模块、AI模块、AO模块、通讯模块等，一体化触摸屏通过组态软件进行数据通讯、组态显历史数据存储以及完成控制功能和信号报警、报表打印等功能。工艺设备均可由机旁控制箱手动控制、PLC自动控制和远程上位机控制。现场手动具有***高优先级。三种控制方式的选择由现场手动自动控制通过PLC按编制程序自动运行。上位机随时监控设备控制状态、运行情况、故障情况。系统采用通用的数据库系统开放性强。操作员终端可通过各种状态画面察看了解工艺运行状况。
