固定式双室熔化炉控制系统

　　1、本系统采用西门子S7系列PLC作为核心控制器，实现铝厂固定式双室炉的自动化控制。系统通过精确控制炉温、炉压、燃烧系统及物料传输，确保双室炉***稳定运行，满足铝材热处理工艺要求。

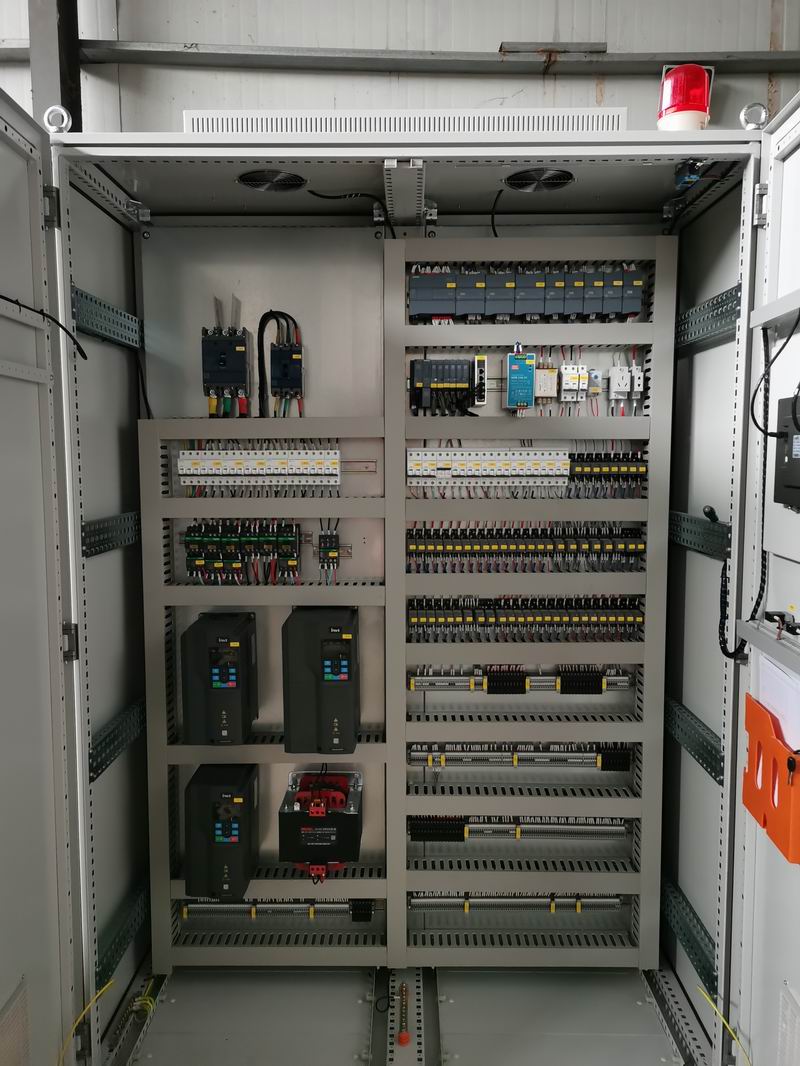

　　2、系统组成

　　主控制器:西门子S7-1200系列PLC

　　分布式I/O:ET200SP远程站

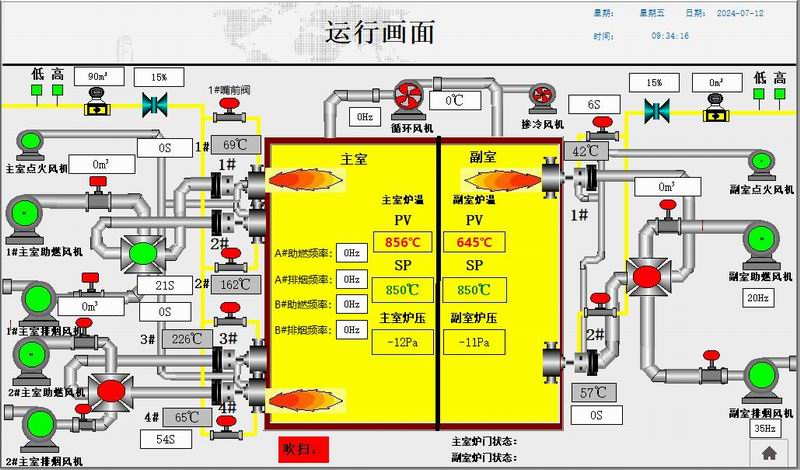

　　HMI:西门子SIMATIC HMI精智面板

　　通信网络:PROFINET工业以太网

　　温度检测:S型热电偶（0-1600℃）配隔离变送器

　　3、控制功能

　　双室独立温控（加热室/冷却室）

　　多区段PID控制（每室分3-5个温区）

　　升温/保温/降温曲线自动跟随

　　超温报警及自动保护

　　4、炉压控制

　　微正压自动维持

　　排烟风机变频调节

　　压力异常紧急排放
