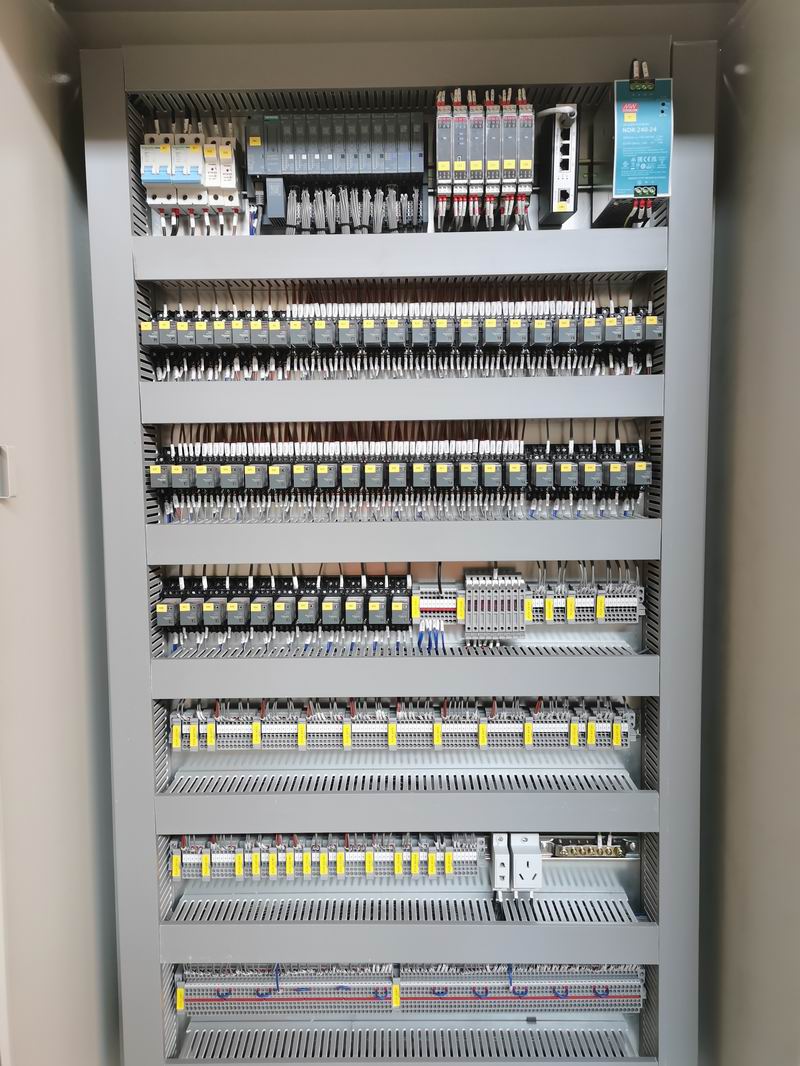

本系统采用西门子S7-1500系列PLC作为核心控制器，PROFINET工业以太网进行通信，形成“主站-从站”的分布式IO结构。实现10套除尘器系统自动化控制，在中控室进行远程监控和数据记录。

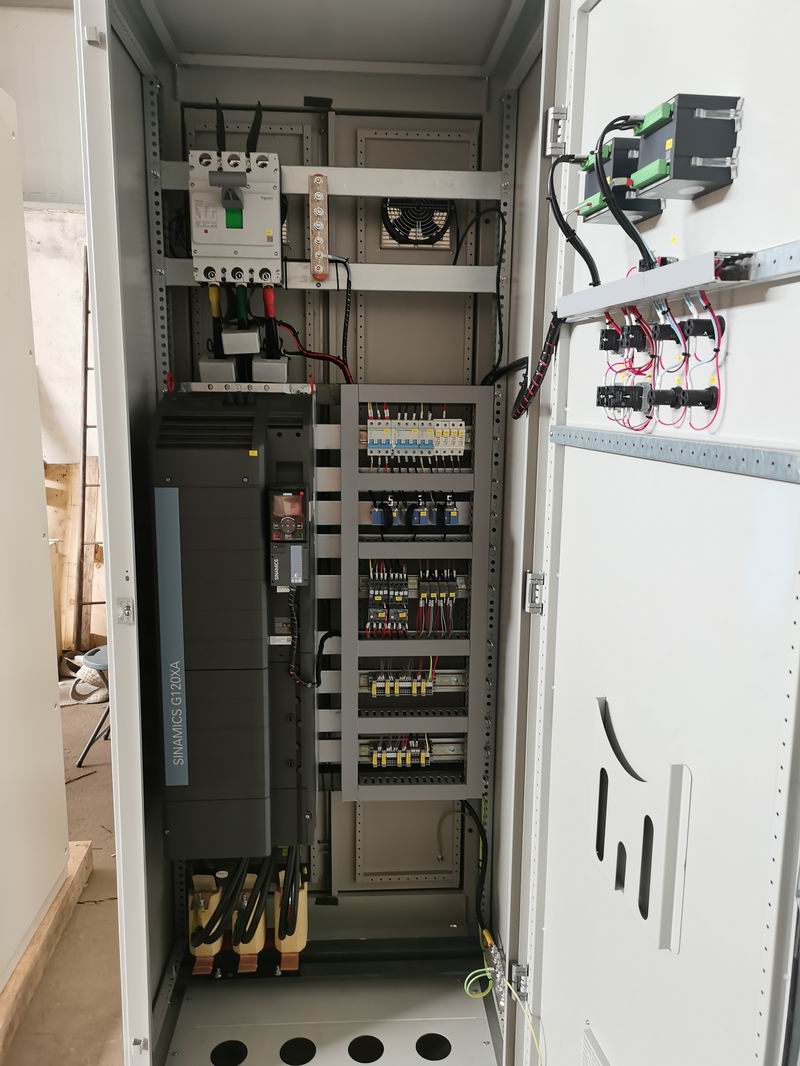

　　上位机显示除尘器的运行状态，风机电机主电源状态，显示变频器的备妥信号，显示风机入口百叶阀，显示料位、显示压差、显示脉冲阀的工作状态（工作时显示绿色）、上位机控制主风机启动和停止，并能在上位机上控制频率大小来控制风机的风量、上位机控器螺旋和卸料器的启动和停止（若有螺旋和卸料器），并显示螺旋和卸料器的工作状态、上位机显示仓泵的工作状态、上位机能远程单体控制除尘器和仓泵的所有相关控制，也能联锁一键启动除尘器和仓泵所有控制、各支路电动阀上位机手动控制开关，并在上位机显示电动阀的开关状态。

　　整套系统实现了：

　　高可靠性：主站与从站均采用工业级产品。

　　灵活扩展：根据需要轻松增加ET200SP分站。

　　维护方便：模块化设计，故障诊断清晰。

　　智能化控制：集成PID、定时、联锁等复杂逻辑，实现除尘系统的全自动***运行。
