6万吨供水项目

作者: 发布时间:2018-02-05 浏览次数:4231
打印 收藏 关闭
字体【
视力保护色

  本项目自控系统的设计上采用了上位机综合管理,分为现场控制站和远程采集终端两部分。现场控制站采用德国西门子PLC产品,负责对厂区送水泵的远程控制及状态检测,清水池液位、出水压力、流量的采集、水的浑浊度、余氯和深水井泵的状态反馈等。

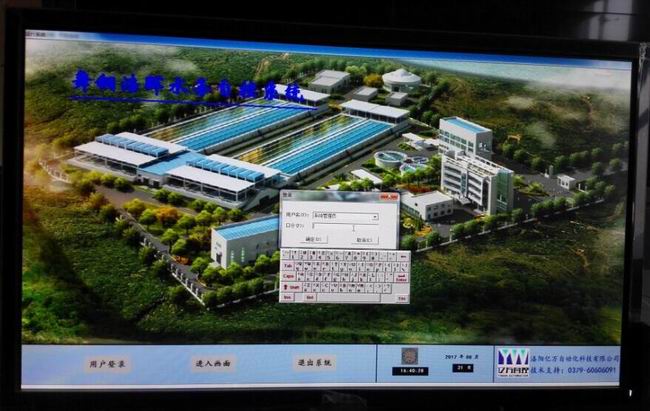

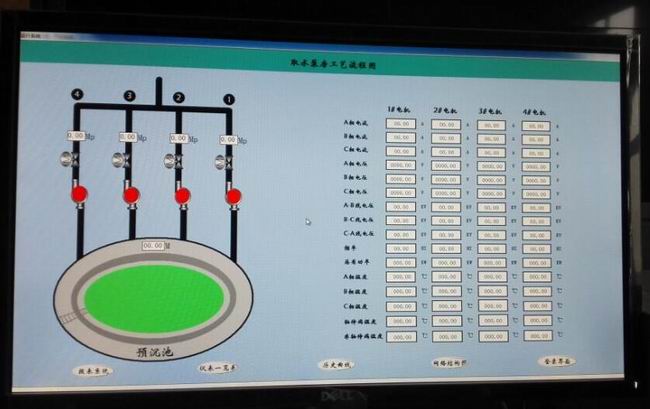

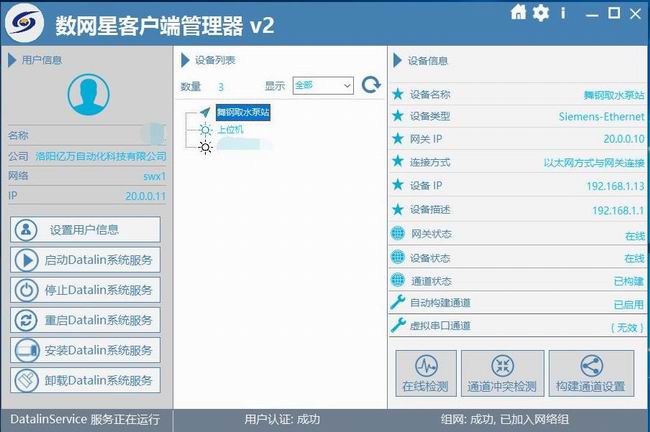

  本项目突出优势:无线通讯,可以采集取水泵房的出水压力,电机温度预沉池液位、水泵的电流电压功率,功率因数,有功功率,有功电度等多种数据。

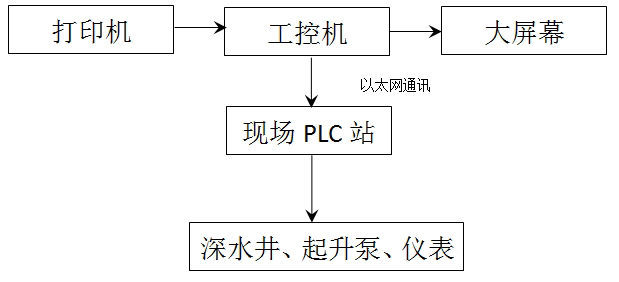

  系统的通讯结构图如下:


  系统实现的功能:

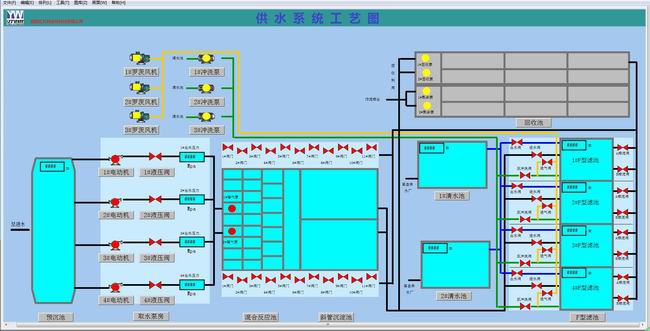

  ①实时数据采集:现场PLC控制站实时采集现场数据信息,通过以太网通讯传到工控机,经过后台处理后以数字、文字、颜色变化等动态方式显示于监控画面上。设备状态绿色代表运行,红色代表停机,黄色代表故障。


  ②动态显示:在画面上操作设备时,都有应对的状态进行显示,都有对应的状态进行显示,例如设备运行时绿灯闪烁,故障时黄色闪烁。


  ③报表显示功能:系统对现场采集到的模拟量进行定时存储,对操作人员可根据实际需要,设定查询的变量名称,查询的实际段及查询的时间间隔对需要的报表进行显示和打印功能。

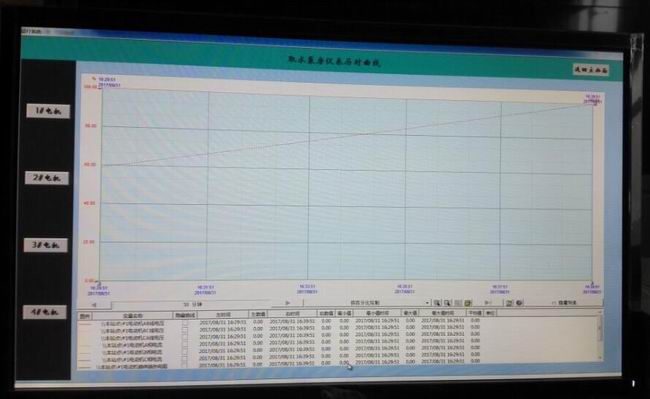

  ④趋势曲线:系统对现场采集到的模拟量值以历史曲线的方式进行绘制存储,操作人员可以设置查询时间间隔,时间段对所要查询的的曲线进行查询和打印。
