供水系统是一个综合的供水信息化管理控制平台,可以将自来水公司管辖下的取水泵站、水源井、自来水厂、加压泵站、供水管网等重要供水单元纳入全方位的监控和管理之下。借助该系统,供水调度中心可远程监测各供水单元的实时生产数据和设备运行参数;可远程查看重要生产部位的监控视频或监控照片;可远程管理水泵、阀门等供水设备。实现工艺流程透明化、生产数据公开化和重要环节可视化,为供水工作的科学调度和安全生产提供可靠保障。

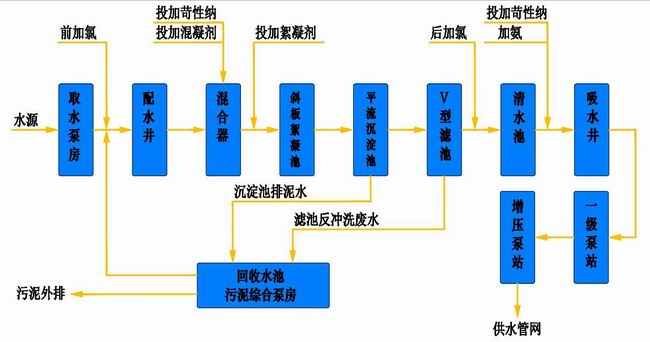

1、工艺:取水-储水-加药-混凝-沉淀-加氯-储水-加压-用户;
图:工艺图
2、主要设备:供配电、采集取水泵、采集加药设备、加氯设备、(水质、压力、流量、液位)检测设备、加压泵站。

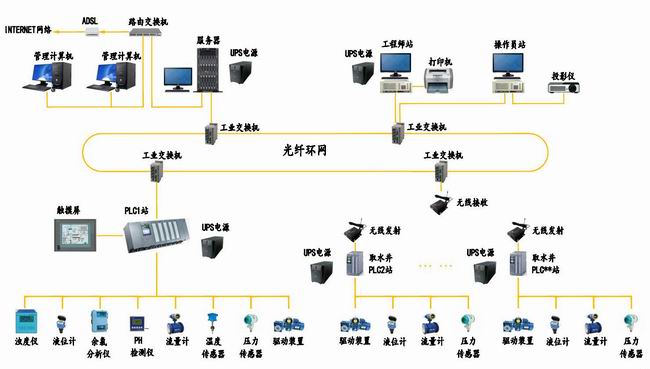

3、电气拓扑图:
4、功能与特点:
A、远程监测与操作:远程监测取水泵站的取水口水位、取水泵站出水压力和流量;监测取水泵组的运行状态和电流、电压等运行参数;远程自动控制取水泵组、阀门等设备的启停。
B、灵活通讯连接:因设备的通讯方式不同,距离远近可以灵活选用以太网、modbus、CCLINK、profibus等通讯方式。根据环境要求可以选用无线与有线形式,在无线方式中可选用GPRS、WIFI、电台等。
C、报表功能:自动生成制水、供水各生产环节的汇总报表和统计报表;自动生成各项生产数据的历史曲线、柱状图、饼图等分析图表。
D、视频监控:使用视频光纤通信,对取水泵站、水源井、水厂、加压泵站等重要生产部位实施视频监控,当发生人员闯入、设备运行异常等状况时,系统自动切换到视频监控画面。
E、自动控制:系统可自动控制现场设备的运行,对流量、压力等过程参数进行PID控制,并可远程切换控制模式。
F、用户数据监控与分析:通过远程数据采集,实时显示与监控,对数据进行有效分析,为决策者提供真实可靠的数据信息。
